Pertanyaan

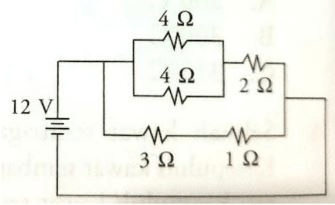

Perhatikan rangkaian berikut. Besar arus yang mengalir pada hambatan 4 Ω adalah.... a. 1,5 A b. 3,0 A c. 4,5 A d. 5,0 A e. 5,5 A
1
2
S. Tutut
Mahasiswa/Alumni Institut Teknologi Sepuluh Nopember
07 Februari 2023 15:22
<p>Jawaban : a. 1,5 A</p><p> </p><p>Diketahui :</p><p>R1 = R2 = 4 ohm</p><p>R3 = 2 ohm</p><p>R4 = 3 ohm</p><p>R5 = 1 ohm</p><p>V = 12 V</p><p> </p><p>Ditanya :</p><p>I1 dan I2 ?</p><p> </p><p>Pembahasan :</p><p>Rangkaian listrik terbagi menjadi rangkaian seri dan rangkaian paralel.</p><p>Rangkaian seri adalah rangkaian dengan hambatan tersusun tidak bercabang.</p><p> </p><p>Rs = R1 + R2 + ...</p><p> </p><p>Rangkaian paralel merupakan suatu rangkaian dengan hambatan tersusun bercabang.</p><p>1/Rp = 1/R1 + 1/R2 + ....</p><p> </p><p>1. Menghitung hambatan total</p><p>1/Rp = 1/R1 + 1/R2 = 1/4 + 1/4</p><p>Rp = 2 ohm</p><p> </p><p>Rs1 = Rp + R3 = 2 + 2 = 4 ohm</p><p>Rs2 = R4 + R5 = 3 + 1 = 4 ohm</p><p>1/Rtot = 1/Rs1 + 1/Rs2 = 1/4 + 1/4</p><p>Rtot = 2 ohm</p><p> </p><p>2. Menghitung arus total</p><p>I = V/Rtot</p><p>I = 12/2</p><p>I = 6 A<br> </p><p>3. Menghitung arus di seri 1</p><p>Is1 = I x Rs2/(Rs1 + Rs2)</p><p>Is1 = 6 x 4/(4 + 4)</p><p>Is1 = 3 A</p><p> </p><p>Is1 = Ip = I3</p><p>Maka </p><p>I1 = I2 = Ip/2</p><p>I1 = I2 = 3/2 = 1,5 A.</p><p> </p><p>Dengan demikian, kuat arus listrik sebesar 1,5 A.</p>
Jawaban : a. 1,5 A
Diketahui :
R1 = R2 = 4 ohm
R3 = 2 ohm
R4 = 3 ohm
R5 = 1 ohm
V = 12 V
Ditanya :
I1 dan I2 ?
Pembahasan :
Rangkaian listrik terbagi menjadi rangkaian seri dan rangkaian paralel.
Rangkaian seri adalah rangkaian dengan hambatan tersusun tidak bercabang.
Rs = R1 + R2 + ...
Rangkaian paralel merupakan suatu rangkaian dengan hambatan tersusun bercabang.
1/Rp = 1/R1 + 1/R2 + ....
1. Menghitung hambatan total
1/Rp = 1/R1 + 1/R2 = 1/4 + 1/4
Rp = 2 ohm
Rs1 = Rp + R3 = 2 + 2 = 4 ohm
Rs2 = R4 + R5 = 3 + 1 = 4 ohm
1/Rtot = 1/Rs1 + 1/Rs2 = 1/4 + 1/4
Rtot = 2 ohm
2. Menghitung arus total
I = V/Rtot
I = 12/2
I = 6 A
3. Menghitung arus di seri 1
Is1 = I x Rs2/(Rs1 + Rs2)
Is1 = 6 x 4/(4 + 4)
Is1 = 3 A
Is1 = Ip = I3
Maka
I1 = I2 = Ip/2
I1 = I2 = 3/2 = 1,5 A.
Dengan demikian, kuat arus listrik sebesar 1,5 A.
· 0.0 (0)
Y. Frando
07 Februari 2023 16:15
<p>Jawaban yang benar adalah A. 1,5 A.</p><p> </p><p>Diketahui:</p><p>Gambar rangkaian listrik</p><p>V = 12 V</p><p> </p><p>Ditanya:</p><p>Besar arus yang mengalir pada hambatan 4 Ω = ...?</p><p> </p><p>Jawab:</p><p>Konsep yang kita gunakan adalah listrik dinamis. Rangkaian hambatan dibagi menjadi dua, yaitu sebagai berikut:</p><p>1. Seri, tidak ada percabangan yang ciri-cirinya yaitu:</p><p> </p><p>(a). Hambatan pengganti: Rs = R1 + R2 + ....</p><p>(b). Arus listrik: Is = I1 = I2 = ....</p><p>(c). Potensial: Vs = V1 + V2 + ....</p><p> </p><p>2. Paralel, terdapat percabangan yang ciri-cirinya yaitu:</p><p> </p><p>(a). Hambatan pengganti: 1/Rp = 1/R1 + 1/R2 + ....</p><p>(b). Arus listrik: Ip = I1 + I2 + ....</p><p>(c). Potensial: Vp = V1 = V2 = ....</p><p> </p><p>Selain itu, berlaku hukum Ohm tentang hubungan antara tegangan terhadap arus listrik yaitu:</p><p> </p><p>V = I x R,</p><p> </p><p>dengan:</p><p>R = hambatan listrik (ohm)</p><p>I = arus listrik (A)</p><p>V = beda potensial (V).</p><p> </p><p>Berdasarkan gambar, sederhanakan hambatannya mencari hambatan pengganti.</p><p>1/Rp1 = 1/4 + 1/4</p><p>1/Rp1 = 2/4</p><p>Rp1 = 4/2</p><p>Rp1 = 2 ohm.</p><p> </p><p>Rs1 = Rp1 + 2</p><p>Rs1 = 2 + 2</p><p>Rs1 = 4 ohm.</p><p> </p><p>Rs2 = 3 + 1</p><p>Rs2 = 4 ohm.</p><p> </p><p>1/Rp2 = 1/Rs1 + 1/Rs2</p><p>1/Rp2 = 1/4 + 1/4</p><p>1/Rp2 = 2/4</p><p>Rp2 = 4/2</p><p>Rp2 = 2 ohm.</p><p> </p><p>Nilai Rp2 adalah hambatan pengganti pada rangkaian, maka arus totalnya adalah:</p><p>I = V/R</p><p>I = 12/2</p><p>I = 6 A.</p><p> </p><p>Rp2 terdiri dari Rs1 dan Rs2, artinya arus akan terbagi dua. Karena nilai Rs1 = Rs2, ini artinya arus akan terbagi sama rata yaitu:</p><p>I Rs1 = I Rs2 = 6/2 = 3 A.</p><p> </p><p>Selanjutnya Rs1 terdiri dari Rp1 dan hambatan 2 ohm yang bersifat seri, maka arusnya akan sama sehingga:</p><p>I Rs1 = I Rp1 = I 2 ohm = 3 A.</p><p> </p><p>Dan hambatan 4 ohm merupakan paralel dari Rp1, ini artinya arus akan terbagi dua. Karena nilai hambatannya sama, maka arus akan terbagi sama rata yaitu:</p><p>I 4 ohm atas = I 4 ohm bawah = 3/2 = 1,5 A.</p><p> </p><p>Dengan demikian, besar arus yang mengalir pada hambatan 4 Ω adalah 1,5 A.</p><p> </p><p>Oleh karena itu, jawaban yang benar adalah A.</p>
Jawaban yang benar adalah A. 1,5 A.
Diketahui:
Gambar rangkaian listrik
V = 12 V
Ditanya:
Besar arus yang mengalir pada hambatan 4 Ω = ...?
Jawab:
Konsep yang kita gunakan adalah listrik dinamis. Rangkaian hambatan dibagi menjadi dua, yaitu sebagai berikut:
1. Seri, tidak ada percabangan yang ciri-cirinya yaitu:
(a). Hambatan pengganti: Rs = R1 + R2 + ....
(b). Arus listrik: Is = I1 = I2 = ....
(c). Potensial: Vs = V1 + V2 + ....
2. Paralel, terdapat percabangan yang ciri-cirinya yaitu:
(a). Hambatan pengganti: 1/Rp = 1/R1 + 1/R2 + ....
(b). Arus listrik: Ip = I1 + I2 + ....
(c). Potensial: Vp = V1 = V2 = ....
Selain itu, berlaku hukum Ohm tentang hubungan antara tegangan terhadap arus listrik yaitu:
V = I x R,
dengan:
R = hambatan listrik (ohm)
I = arus listrik (A)
V = beda potensial (V).
Berdasarkan gambar, sederhanakan hambatannya mencari hambatan pengganti.
1/Rp1 = 1/4 + 1/4
1/Rp1 = 2/4
Rp1 = 4/2
Rp1 = 2 ohm.
Rs1 = Rp1 + 2
Rs1 = 2 + 2
Rs1 = 4 ohm.
Rs2 = 3 + 1
Rs2 = 4 ohm.
1/Rp2 = 1/Rs1 + 1/Rs2
1/Rp2 = 1/4 + 1/4
1/Rp2 = 2/4
Rp2 = 4/2
Rp2 = 2 ohm.
Nilai Rp2 adalah hambatan pengganti pada rangkaian, maka arus totalnya adalah:
I = V/R
I = 12/2
I = 6 A.
Rp2 terdiri dari Rs1 dan Rs2, artinya arus akan terbagi dua. Karena nilai Rs1 = Rs2, ini artinya arus akan terbagi sama rata yaitu:
I Rs1 = I Rs2 = 6/2 = 3 A.
Selanjutnya Rs1 terdiri dari Rp1 dan hambatan 2 ohm yang bersifat seri, maka arusnya akan sama sehingga:
I Rs1 = I Rp1 = I 2 ohm = 3 A.
Dan hambatan 4 ohm merupakan paralel dari Rp1, ini artinya arus akan terbagi dua. Karena nilai hambatannya sama, maka arus akan terbagi sama rata yaitu:
I 4 ohm atas = I 4 ohm bawah = 3/2 = 1,5 A.
Dengan demikian, besar arus yang mengalir pada hambatan 4 Ω adalah 1,5 A.
Oleh karena itu, jawaban yang benar adalah A.
