Pertanyaan

Pada rangkaian berikut, tentukanlah hambatan listrik pengganti jika diukur antara L dan M!

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

N. Puspita

Master Teacher

Jawaban terverifikasi

Jawaban

hambatan listrik pengganti jika diukur antara L dan M adalah 36 ohm.

Pembahasan

Hambatan listrik pengganti jika diukur antara L dan M maka R 1 dan R 5 diabaikan karena terbuka. Sehingga rangkaian menjadi R 7 dan R 2 diseri dan diperoleh hambatan pengganti R s1 R 6 dan R 4 diseri dan diperoleh hambatan pengganti R s2 kemudian R s1 dan R s2 diparalel dan diperoleh hambatan pengganti R p kemudian hambatan pengganti R p diseri dengan R 8 dan R 3 sehinggan diperoleh hambatan pengganti total Jadi,hambatan listrik pengganti jika diukur antara L dan M adalah 36 ohm.

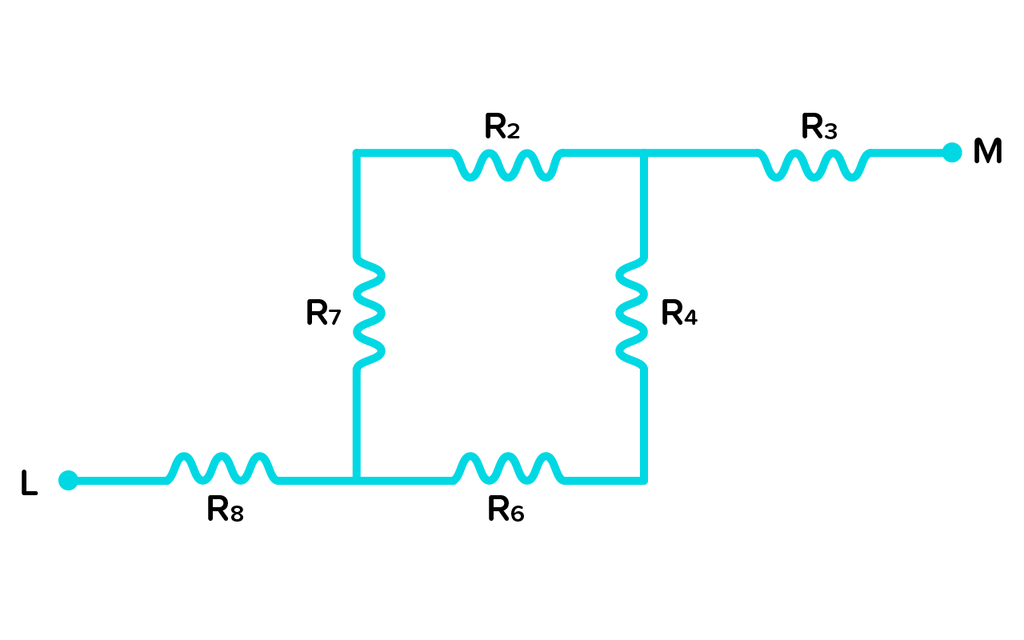

Hambatan listrik pengganti jika diukur antara L dan M maka R₁ dan R₅ diabaikan karena terbuka. Sehingga rangkaian menjadi

R₇ dan R₂ diseri dan diperoleh hambatan pengganti R_s1

table attributes columnalign right center left columnspacing 0px end attributes row cell R subscript s 1 end subscript end cell equals cell R subscript 7 plus R subscript 2 end cell row blank equals cell 12 plus 12 end cell row blank equals cell 24 space straight capital omega end cell end table

R₆ dan R₄ diseri dan diperoleh hambatan pengganti R_s2

table attributes columnalign right center left columnspacing 0px end attributes row cell R subscript s 1 end subscript end cell equals cell R subscript 6 plus R subscript 4 end cell row blank equals cell 12 plus 12 end cell row blank equals cell 24 space straight capital omega end cell end table

kemudian R_s1 dan R_s2 diparalel dan diperoleh hambatan pengganti R_p

kemudian hambatan pengganti R_p diseri dengan R₈ dan R₃ sehinggan diperoleh hambatan pengganti total

Jadi, hambatan listrik pengganti jika diukur antara L dan M adalah 36 ohm.
