Perhatikan rangkaian listrik seperti pada gambar ! Kuat arus dan tegangan antara a dan c pada rangkaian di atas adalah ....

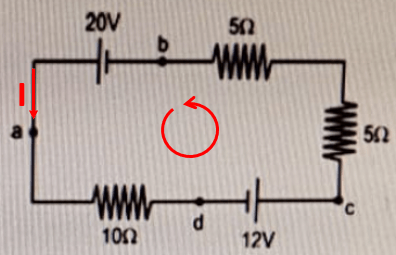

Perhatikan rangkaian listrik seperti pada gambar !

Kuat arus dan tegangan antara a dan c pada rangkaian di atas adalah ....

0,1 A dan 16 V
0,4 A dan 10 V
0,4 A dan -16 V
0,5 A dan 16 V
1,0 A dan 20 V

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

Klaim

R. Haq

Master Teacher

Jawaban terverifikasi

Pembahasan

GunakanHukum II Kirchoff Hitung arus pada rangkaian Hitung tegangan ac Sepertinya terdapat kesalahan pada soal sehingga tidak ditemukan jawaban yang tepat.

Gunakan Hukum II Kirchoff

Hitung arus pada rangkaian

Hitung tegangan ac

V subscript a c end subscript equals capital sigma epsilon subscript a c end subscript plus capital sigma I R subscript a c end subscript V subscript a c end subscript equals negative 12 plus 1 comma 6 cross times 10 V subscript a c end subscript equals 4 space straight V

Sepertinya terdapat kesalahan pada soal sehingga tidak ditemukan jawaban yang tepat.
